Моделирование силовых линий статичных зарядов.
Как-то мне пришла в голову мысль, что надо бы сделать алгоритм расчета силовых линий любой системы неподвижных зарядов. Просто интересно как "выглядят" поля в той или иной системе зарядов. А то все что я видел это обычно один-два заряда.По многим причинам я решил попробовать это осуществить через открытый офис (open office). И самая главная причина - это визуализация.

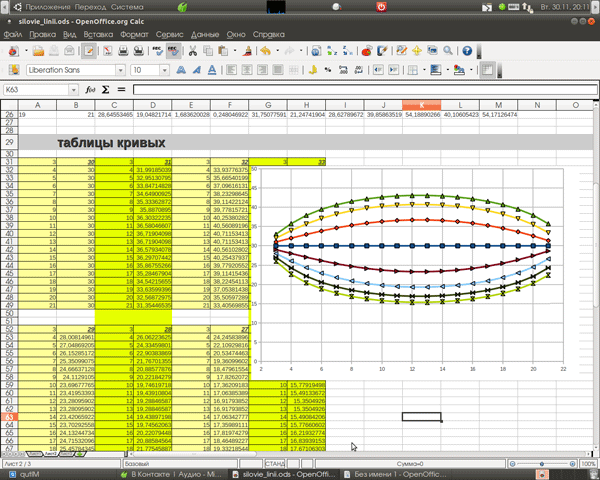

В общем первые попытки давали несложный алгоритм, и потому не учитывали особенности Оффиса и разные частные случаи расположения зарядов. Вот первое изображение силовых линий первого алгоритма:
Вскоре я понял что его надо полностью переписать...

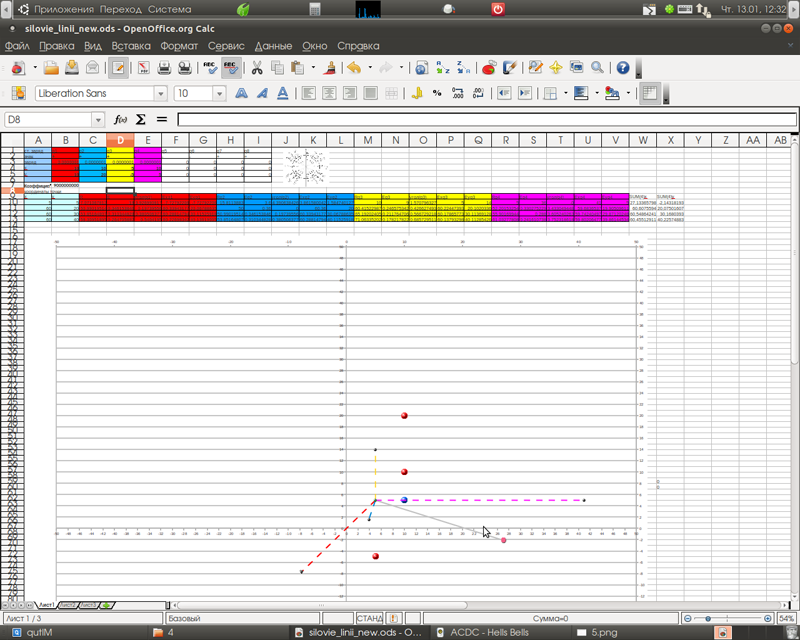

В итоге получил вот это:
Здесь каждая цветная линия - вектор напряженности от соответствующего заряда. А серая линия это суммарный вектор.

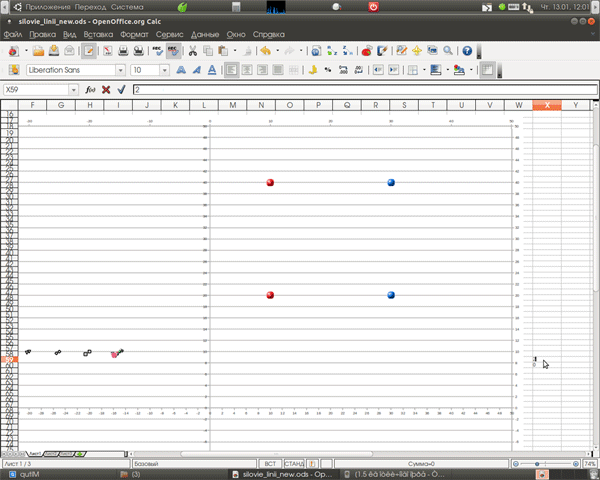

Нет), на самом деле заряды не двигаются! Я же моделирую статичные заряды (у движущих зарядов возникают новые свойства). Просто это кадры, показывающие как действуют заряды на выбранные четыре точки поля в разных положениях зарядов.
Вот еще:

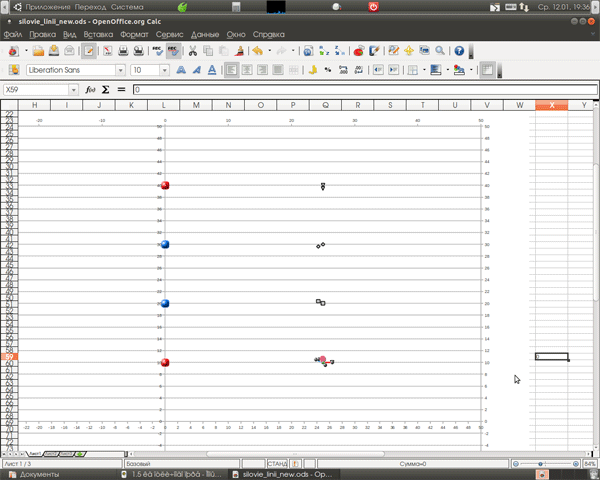

А здесь уже точки двигаются относительно зарядов:
Напоследок скажу, что самое сложное было это не подстановка Кулоновской формулы... Самым сложным было ,с учетом особенностей Офиса, рассчитать направление действия силы на единичный заряд(на точку в пространстве).
скачать(для открытого офиса).
